تُعد عمليات نقل وتقليب مياه البحر واستخراج المياه الجوفية من الآبار العميقة من أكثر التحديات الهندسية الميكانيكية تحفيزاً وتطلباً في القطاع الصناعي والزراعي والبلدي. تتسم هذه التطبيقات بظروف تشغيلية حادة؛ فمياه البحر تتميز بالملوحة المرتفعة، ونسب الكلوريد العالية، والأوساط العضوية الناحرة، بينما تتطلب الآبار العميقة مضخات قادرة على توليد ضغط هيدروليكي مرتفع جداً للرفع من أعماق سحيقة تصل لمئات الأمتار مع تحمل احتكاك الحبيبات الرملية.
في هذا الدليل الهندسي الممتد، نضع بين يديك مقارنة تقنية وشاملة بين خصائص مضخات مياه البحر ومضخات الآبار الارتوازية، مع دراسة تفصيلية عميقة للحلول الهندسية التي تقدمها شركة Nanfang Pump Industry Co., Ltd. (CNP)، وعلى رأسها سلسلة CNP NISO الأفقية للطرد المركزي، إضافة إلى سلسلة CNP SJ الغاطسة للآبار.
تُعتبر شركة Nanfang Pump Industry Co., Ltd. (CNP)، وهي إحدى الشركات التابعة لمجموعة Nanfang Zhongjin Environment Co., Ltd.، من أكبر وأبرز الشركات العالمية المتخصصة في أبحاث، تصميم، وتصنيع مضخات الفولاذ المقاوم للصدأ (Stainless Steel Pumps) ومعدات مناولة السوائل المتقدمة.
التأسيس والنمو: تأسست الشركة عام 1991 في مدينة هانغتشو بالصين، وكانت من أوائل الشركات الرائدة في تصنيع مضخات الستانلس ستيل بالكبس واللحام الذكي.
الإدراج المالي: تُعد شركة مدرجة رسمياً في بورصة شنتشن تحت الرمز (Stock Code: 300145) منذ ديسمبر 2010.
الطاقة الإنتاجية: يتجاوز حجم الإنتاج السنوي للشركة 900,000 مجموعة مضخات بعائدات تتجاوز 3 مليارات يوان صيني.
الأبحاث والتطوير (R&D): تمتلك CNP مراكز أبحاث متطورة في الصين وأوروبا والولايات المتحدة، وتعتبر الجهة الرئيسية المشاركة في كتابة وصياغة المعايير الوطنية الصينية لمضخات الستانلس ستيل.
الشهادات والاعتمادات الدولية:
نظام إدارة الجودة ISO 9001 ونظام البيئة ISO 14001.
شهادة المطابقة الأوروبية CE Marking.
اعتماد حماية وأمان مضخات الحريق العالمية UL Certification.
مختبرات اختبار معتمدة من CNAS للتحقق من منحنيات الأداء والهيدروليكا.
الانتشار العالمي والاعتماد الدولي: تُصنّع شركة CNP وتُصدّر منتجاتها إلى أكثر من 90 دولة ومنطقة حول العالم، وتغطي تطبيقاتها مجالات التحلية، معالجة المياه، التكييف المركزي (HVAC)، الري الزراعي، والصناعات الثقيلة.
🌐 الموقع الرسمي للشركة: www.cnppump.com
تختلف فلسفة التصميم الهيدروليكي والميتالورجي بين المضخات المخصصة للبحر والمضخات المخصصة للأعماق والآبار الجوفية، كما يوضح التحليل الهندسي التالي:
التصميم الهيكلي: أفقية طاردة مركزية (End-Suction) أو انشطار قشري (Split Casing).
سلوك السائل والظروف: ملوحة عالية (TDS تصل إلى 45,000 PPM)، نخر، وتآكل نقري.
مادة التصنيع (MOC): ستانلس ستيل Duplex 2205، Super Duplex 2507، أو برونز ألومنيوم.
نظام الختم (Sealing): أختام ميكانيكية متطورة (SiC/SiC) مع خطوط غسيل خارجية (Flush Lines).
ظاهرة التكهف (NPSH): حرجة جداً، وتتطلب قيم NPSHr منخفضة لحماية المكره من التآكل.
المحرك الكهربائي: محركات أفقية قياسية TEFC بفئة حماية IP55 / IP66.
التصميم الهيكلي: رأسية غاطسة متعددة المراحل (Vertical Submersible Multistage).
سلوك السائل والظروف: مياه عذبة أو متوسطة الملوحة، احتكاك رملي، وأعماق سحب كبيرة.
مادة التصنيع (MOC): ستانلس ستيل AISI 304 / 316L، أو حديد زهر بمراوح ستانلس ستيل.
نظام الختم (Sealing): أختام ميكانيكية مدمجة داخل المحرك الغاطس ومحمية من الرمال.
ظاهرة التكهف (NPSH): أقل خطورة لأن المضخة تعمل تحت عمود ماء إيجابي مرتفع داخل البئر.
المحرك الكهربائي: محركات غاطسة مغلقة تماماً IP68 ممتلئة بالماء أو الزيت الغذائي.

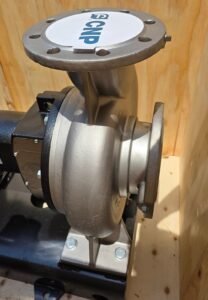

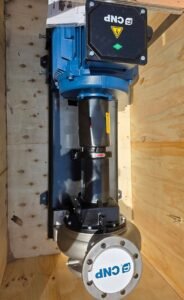

تُمثل سلسلة CNP NISO الجيل الأكثر تطوراً في عائلة مضخات الطرد المركزي أحادية المرحلة مع سحب محوري (Axial Suction) وطرد شعاعي (Radial Discharge)، والمثبتة على قاعدة واحدة (Baseplate).
الميزة الأبرع في تصميم سلسلة NISO هي إمكانية تفكيك وسحب مجموعة العمود (Shaft)، المحامل (Bearings)، غطاء الختم الميكانيكي، والمكره (Impeller) بكتلة واحدة من الخلف دون الحاجة لفك جسم المضخة (Volute Casing) عن شبكة الأنابيب.
النتيجة الميدانية: تقليل زمن توقف الصيانة (Downtime) بنسبة تصل إلى 70%، وعدم التأثير على استقامة الفلنجات والأنابيب. عند استخدام الكوبلنك شبه المرن المزود بفاصل (Spacer Coupling)، يُمكن صيانة المضخة بالكامل دون تحريك المحرك الكهربائي من مكانه.
تم تصميم الممرات الداخلية للمكره وجسم المضخة باستخدام برامج المحاكاة الديناميكية للسوائل (CFD) وتحليل العناصر المحددة (FEA). يمنح التصميم المكرر لمدخل المكره (Impeller Inlet) توسعاً هيدروليكياً يمنع تكون الدوامات الاضطرابية (Vortices)، مما يخفض قيمة NPSHr لأدنى المستويات ويمنع التكهف والضوضاء.
الأبعاد الهيكلية: متوافقة تماماً مع معيار ISO 2858 و DIN 24255 لسهولة الاحلال والاستبدال مع أي ماركة عالمية.
منحنيات الأداء: خاضعة لاختبارات الجودة الدقيقة وفقاً لمعيار ISO 9906 Grade 2B.
الحدافة والغلاف: الكوبلنك شبه مرن مع غطاء حماية أمان مطابق لمعايير السلامة المهنية OS&H.
محطات تحلية مياه البحر ومعالجة الصرف الصحي: لنقل وتغذية مياه البحر العذبة والمجهزة لمراحل التناضح العكسي (RO).
أنظمة التدفئة والتبريد والتكييف المركزي (HVAC): تدوير المياه المبردة والساخنة في المبادلات الحرارية وأبراج التبريد.
أنظمة مكافحة الحريق: الاعتمادية العالية والقدرة على تلبية ضغوط مفاجئة مرتفعة.
الري الزراعي المتطور: أنظمة الرش والري المحوري الكبير بالرافع العالي.
الصناعات الثقيلة: نقل المياه والتبريد في مصانع الصلب، الورق، الإسمنت، النسيج، والمناجم.
توفر CNP خيارات متعددة للخامات للتلاؤم مع طبيعة السائل:
حديد زهر رمادي (Cast Iron HT200/HT250): للمياه النظيفة والتطبيقات العامة والتكييف.
حديد زهر مع مكره ستانلس ستيل (SS304/SS316): يمنع تآكل المكره ويرفع الكفاءة.
ستانلس ستيل كامل (Stainless Steel 304 / 316L): للتطبيقات الغذائية، والمياه المعالجة، والسوائل الكيميائية.
دوبلكس ستانلس ستيل (Duplex 2205 / 2507): الخيار الأساسي لمياه البحر المباشرة ومحطات التحلية لمقاومة النقر والصدأ الكيميائي.
بالانتقال إلى الآبار الجوفية، توفر CNP سلسلة مضخات الأعماق الغاطسة CNP SJ Model المصنوعة بالكامل من الفولاذ المقاوم للصدأ:
تصميم متعدد المراحل (Multistage Submersible): يتيح رفع المياه لأعماق تصل لعدة مئات من الأمتار بكفاءة هيدروليكية تتجاوز 78%.
مقاومة الحبيبات الرملية: مزودة بمحامل ومواجه دفع مطاطية مجوفة تطرد الرمال وتمنع الانسداد.
صمام عدم رجوع مدمج (Check Valve): لحماية البئر من الطرق المائي (Water Hammer) عند إيقاف التشغيل.
تتميز محركات CNP NISO و SJ بمطابقتها لكفاءة الطاقة الكهروميكانيكية الأوروبية IE3 / IE4، مع عزل Class F وحماية IP55 / IP68، مما يقلل من الاستهلاك الكهربائي ويرفع من العمر الافتراضي لمنظومة الضخ.
س1: ما الذي يجعل سلسلة CNP NISO متفوقة في تطبيقات التبريد والصناعة؟
ج: بفضل كفاءتها الهيدروليكية المرتفعة، وتصميم Back Pull-Out الذي يقلل تكلفة الصيانة، وتوافق أبعادها مع معايير ISO 2858 العالمية.
س2: هل تتوفر مضخات CNP للعمل مع مغيرات السرعة والتردد (VFD / Inverters)؟
ج: نعم، جميع محركات CNP مجهزة بعزل حراري وكهربائي قوي يتحمل الترددات المتغيرة، مما يتيح توفير الطاقة الكهربائية بنسبة تصل إلى 40% عند التشغيل بأحمال جزئية.
