ازاي تصمم محطة تحلية مياه آبار ملوحتها 25,000 جزء في المليون (PPM)؟ دليل الهندسة المتكامل من كلين ووتر 💧

1. المفهوم الهندسي وأبحاث التصميم لمحطة 25,000 PPM

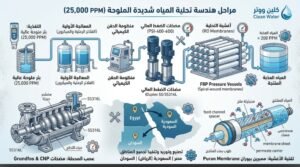

مراحل المعالجة الهندسية (Process Flow Diagram):

1. المعالجة الأولية (Pre-treatment): للتخلص من العوالق، المواد الصلبة المعلقة (TSS)، والحديد والمغنيسيوم لتجنب انسداد أغشية التحلية (Fouling).
2. منظومة التحقين الكيميائي (Dosing Systems): لحماية الأغشية من الترسبات الكلسية والتلوث البكتيري.
3. وحدة الضغط العالي والتحلية (RO System): قلب المحطة الذي يفصل الأملاح بنسبة تجاور 99.4%.
4. المعالجة النهائية (Post-treatment): لضبط الرقم الهيدروجيني (pH) وإعادة تعقيم المياه للتطابق مع معايير المنظمات الدولية مثل World Health Organization (WHO) والمواصفات القياسية لمياه الشرب.

الحسابات الهيدروليكية ومعادلة التناضح العكسي لمياه 25,000 PPM

كيف تحسب الضغط الإسموزي وضغط التشغيل المطلوب؟

عند تصميم محطة لمياه ذات تركيز أملاح ذائبة (TDS) يبلغ 25,000 PPM، نعتمد على القاعدة الهندسية التي تنص على أن كل 1,000 PPM من الأملاح الذائبة تولد ضغطاً إسموزياً يقارب 11 إلى 12 PSI.

• حساب الضغط الإسموزي الابتدائي ($\Pi$):

  $$\Pi \approx 25 \times 11.5 \approx 287.5 \text{ PSI}$$

  • تأثير النسبة المركزية (Concentrate Stream): أثناء مرور المياه داخل الأوعية (Vessels)، يرتفع تركيز الأملاح في خط الصرف (Reject) ليصل إلى ما يقارب 40,000 – 45,000 PPM، مما يعني أن الضغط الإسموزي عند مخرج الأغشية يتجاوز 500 PSI.

  • الضغط التشغيلي الأدنى المطلوب ($P_{\text{net}}$):

    للحصول على تدفق مياه عذبة (Permeate Flux) بمعدل اقتصادي وآمن، يجب إيجاد ضغط صافي ناضح (Net Driving Pressure – NDP) بحوالي 80 إلى 120 PSI. وبناءً على ذلك، يتراوح ضغط التشغيل الإجمالي لمضخة الضغط العالي بين 520 إلى 650 PSI (أي ما يعادل 36 إلى 45 بار).

2. المكونات الأساسية واختيار المضخات والأغشية العالمية

• مضخات الضغط العالي (High-Pressure Pumps):
  • Grundfos Pumps: نستخدم سلسلة مضخات جراندفوس CRN العمودية المصنوعة بالكامل من الاستانلس ستيل 316. توفر هيدروليكيات ممتازة واعتمادية عالمية معتمدة لرفع الضغط بكفاءة عالية.
  • CNP Pumps: نعتمد على طلمبات CNP المراحل الرأسية للضغط العالي والمصنوعة من الفولاذ المقاوم للتآكل، والتي تتميز بتحملها للضغوط المرتفعة وكفاءتها العالية في استهلاك الطاقة.
• أغشية التحلية (RO Membranes): نعتمد على الممبرينات المخصصة للمياه عالية الملوحة مثل ممبرين بيوران (Puran Membrane) وأغشية DuPont FilmTec المصممة لمنع التآكل والحد من قطرات الضغط مع تحقيق أعلى نسبة رفض للأملاح.
• أوعية الضغط (Pressure Vessels): مصنعة من الفايبرجلاس (FRP) المصمم لتحمل ضغوط تصل إلى 1000 PSI ومعتمدة بحسب الأكواد الهندسية الدولية.

التحليل التفصيلي لأنظمة الحقن الكيميائي والمعالجة الأولية

أهمية الكيماويات في حماية الاستثمار الهندسية:

تعتبر المياه ذات تركيز 25,000 PPM غنية بأيونات الكالسيوم، المغنيسيوم، الكبريتات، والسيليكا، والتي تتسبب في ظاهرة الترسب السريع (Scaling) على سطح الممبرينات إذا لم يتم التعامل معها هندسياً:

1. محقن مضاد الترسبات (Antiscalant Dosing System):

   • يتم حقن مركبات الاكريليك أو البوليمرات الفوسفورية بجرعات دقيقة (عادة بين 2 إلى 5 PPM).

   • • تعمل هذه المواد على تشتيت بلورات كربونات الكالسيوم وكبريتات الباريوم لمنع التبلور داخل قنوات الغشاء.

2.  محقن تعديل الحموضة (Acid Dosing System):

   • • حقن حمض الكبريتيك أو الهيدروكلوريك لخفض الرقم الهيدروجيني (pH) إلى مستويات تتراوح بين 6.5 إلى 7.0 لتقليل فرص ترسب كربونات الكالسيوم.

3.  وحدة الفلترة الدقيقة (Micro-filtration Housings):

   • • فلاتر ميكرونية بقطر 5 ميكرون مصنعة من البولي بروبيلين عالي الجودة لضمان ألا يزيد مؤشر كثافة الطمي (Silt Density Index – SDI) للمياه الداخلة للممبرين عن 3.

3. جدول المواصفات الفنية المعتمدة لمحتوى المحطة

4. أهمية واستخدامات المحطة ومتى تحتاج إليها؟

متى تحتاج محطة تحلية أملاح 25,000 PPM؟

• عند الاعتماد على مياه آبار قريبة من المناطق الساحلية أو الطبقات الجوفية شديدة الملوحة.
• عندما تكون المياه السطحية أو الآبار المتوفرة غير صالحة للاستخدام البشري أو الزراعي أو الصناعي.

مجالات الاستخدام الرئيسية:

• القطاع الزراعي: تحويل المياه المالحة إلى مياه صالحة لزراعة المحاصيل حساسة الملوحة مثل الخضروات، الفواكه، والنباتات العطرية.
• القطاع الصناعي: مصانع الثلج، خطوط الإنتاج، ومحطات القوى التي تتطلب مياه نقية بدرجة TDS أقل من 100 PPM.
• المجمعات السكنية والمشاريع النائية: توفير مياه شرب واستخدام يومي صالحة تماماً للمجمعات والقرى السياحية والشركات في المناطق النائية.

خطوات الغسيل الكيميائي للأغشية (CIP – Cleaning In Place)

كيف تستعيد كفاءة المحطة عند انخفاض الإنتاجية؟

مع مرور الوقت، تتراكم الترسبات الكلسية أو المواد العضوية على الأغشية، مما يسبب انخفاضاً في تدفق المياه المنتج (Permeate Flow) أو زيادة في فرق الضغط (Differential Pressure). عند ملاحظة تراجع الإنتاجية بنسبة 10-15%، يتم تنفيذ دورة CIP كالتالي:

1. مرحلة الغسيل الحمضي (Acidic Cleaning):

   • استخدام محلول حمضي بتركيز محدد (مثل حمض الستريك أو حمض الهيدروكلوريك المخفف) عند pH بين 2 إلى 3.

2. • الهدف: إزالة الترسبات المعدنية وكربونات الكالسيوم ومركبات الحديد.

3. مرحلة الغسيل القلوي (Alkaline Cleaning):

   • استخدام محلول قلوي (مثل هيدروكسيد الصوديوم) مع منظفات خاصة عند pH بين 10 إلى 11.

   • الهدف: تذويب المواد العضوية، الزيوت، والمخاط البكتيري (Biofilm).

4. التدوير والترشيح:

   • ضخ المحاليل عبر خزان غسيل مخصص (CIP Tank) بضغط منخفض وتدفق عالٍ لمدة تتراوح بين 60 إلى 120 دقيقة، ثم شطف النظام بمياه عذبة قبل إعادة التشغيل.

5. جدول الصيانة الدورية وتبديل وسائط الترشيح (الميديا)

6. تصميم وتنفيذ كلين ووتر: من الفكرة إلى خدمات ما بعد البيع

دورة حياة المشروع معنا:

1. المعاينة الميدانية وتحليل المياه: نرسل فريقنا الفني لأخذ عينات واختبار الملوحة، الملوثات، والمعلمات الكيميائية.
2. التصميم الهندسي وعرض السعر: تقديم دراسة جدوى وتصميم مخصص للعميل موضحاً به المعدات (المضخات والممبرينات).
3. التصنيع والتوريد: نقوم بتصنيع وشحن شاسيهات المحطة ولوحات التحكم وتوريدها إلى جميع المحافظات المصرية، المملكة العربية السعودية (الرياض وكافة المناطق)، ودولة السودان.
4. التركيب والتشغيل الاختباري: الإشراف الهندسي الكامل على التركيب، معايرة الكيماويات، وتدريب المشغلين.
5. متابعة ما بعد البيع: دعم فني متواصل، توفير قطع الغيار الأصلية، وعقود صيانة دورية شاملة.

7. أسئلة وإجابات تهم العميل (FAQ)

• ج: في ملوحة 25,000 PPM، تتراوح نسبة استرجاع المياه العذبة (Recovery Rate) عادة بين 35% إلى 50% لحماية الممبرينات، ويتم تصريف النسبة المتبقية كمياه مركزة شديدة الملوحة.

• ج: يوفر الخياران كفاءة ممتازة؛ حيث تُمثل مضخات Grundfos CRN الخيار الأوروبي ذو الاعتمادية القصوى، بينما تقدم طلمبات CNP الرأسية أداءً هيدروليكياً قوياً واقتصادياً للغاية لتحمل العمل الشاق.

• ج: بالتأكيد، لدينا فرق عمل متخصصة وشبكة توريد تغطي السعودية (خاصة مدينة الرياض) والسودان، ونوفر الدعم الهندسي الميداني الكامل.

ملحوظة هندسية: تصميم محطة تحلية على ملوحة 25,000 PPM بدون دراسة دقيقة لتحليل المياه الكيميائي (Water Analysis) قد يؤدي إلى تلف الممبرينات خلال أسابيع قليلة نتيجة ترسبات الكبريتات أو الكالسيوم. لا تعتمد على التصاميم العشوائية واحرص دائماً على استشارة مهندسين مختصين.
